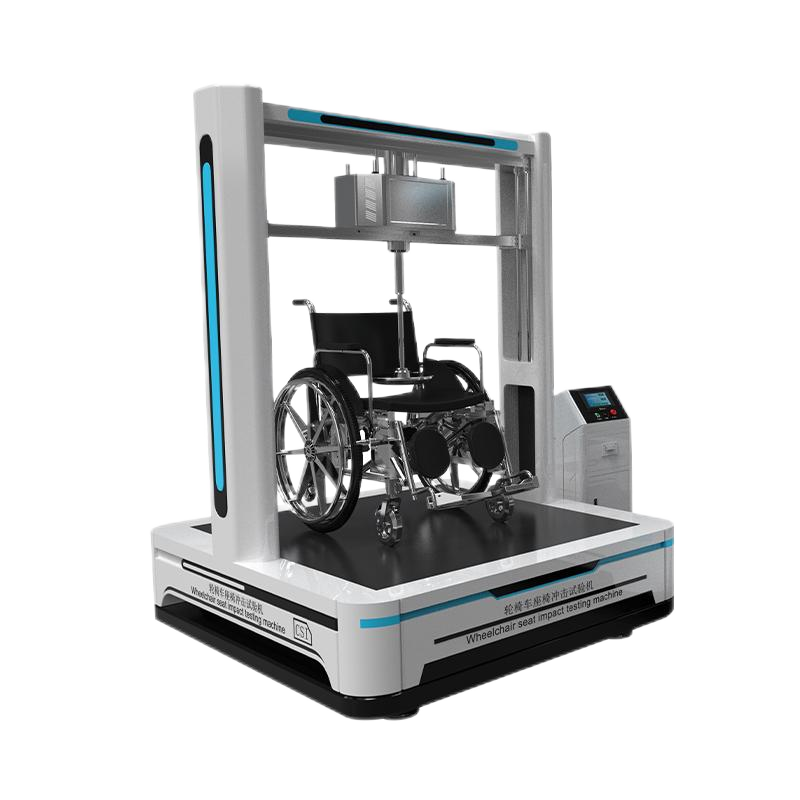

CSI-Z364轮椅车座椅冲击试验机
一、仪器用途
用于测定轮椅车成品车的座椅抗冲击的能力。
二、满足标准
标准号 | 名称 | 测试项 |
GB/T 12996-2024 | 电动轮椅车 | 6.9.2冲击强度 |
GB/Z 13800-2021 | 手动轮椅车 | 7.6.2冲击强度检验 |
GB/T 18029.8-2024 IS0 7176-8:2014 | 轮椅车 第8部分:静态强度、冲击强度及疲劳强度的要求和测试方法 | 9.3靠背支撑冲击强度测试 9.4手圈冲击强度测试 9.5小脚轮冲击强度测试 9.6脚托冲击强度测试 |
三、关键参数
参数 | 规格 |
控制系统 | PLC |
操作界面 | 七寸彩色触摸屏，中、英文切换 |
控制箱 | 独立控制箱，方便操作，保证电器的耐用性和安全性能； |
程序控制 | 可显示测试次数，力值等，到达设定的次数自动停机，可显示测试的次数，测试的力值 |
指标 | 1、冲击行程： 0～500mm可调 2、冲击方式：电动+气动自动冲击 3、释放方式：电磁铁自动释放 4、电磁吸合重量：≥100kg 5、冲击头： 25kg足球形冲击头（根据测试要求） 7、横梁升降方式：电动升降 8、冲击频率： 0～15次/min，可调 9、测试次数： 0～99999次，可设定 10、停机方式：到达试验次数或样品损坏自动停机 12、轮椅固定方式：手动快速夹紧 13、专用测试夹具：标配1套 |
测试组件 | 组件一： 轮椅车摆锤冲击试验机 1.1.摆动冲击角度：0～100°可设定 1.2.摆锤提升方式：电动自动提升 1.3.摆锤释放方式：气缸自动释放 1.4.微电脑自动控制，触摸屏设定 1.5具备数据存储功能，能按要求生成报告 1.6具有双重安全保护，防止意外伤人 1.7摆动横梁以电动方式升降，摆杆左右电动移动 1.8外观应使用烤漆及硬铬处理,不易生锈 组件二： 靠背支撑冲击测试锤 1.1.总质量：25kg±0.5kg 1.2.摆锤：直径220 mm的足球(5#足球).内填直径3.5mm±1mm的铅弹和高密度闭孔发泡材料，此材料的密度为75 kg/m3±15 kg/m3(GB/T 6343),硬度为325 N±60N(ISO 2439) 组件三： 手圈冲击测试锤 1.1.总质量：10kg±0.2kg 1.2.从转轴中心到撞击中心的距离为1000mm±1mm 1.3.冲击锤外形尺寸：优于或等于150×40 mm 组件四： 小脚轮和脚托冲击测试摆锤 1.1.总质量：10kg±0.2kg 1.2.从转轴中心到撞击中心的距离为1000mm±1mm 1.3.冲击锤外形尺寸：优于或等于150×40 mm |
数据输出 | USB导出 |
安全装置 | 急停防护 |
电源 | 220V 50HZ |
四、计量要求以及测试项介绍
标准号 | 建议计量内容 | 建议计量点 |
GB/T 12996-2024 GB/Z 13800-2021 GB/T 18029.8-2024 IS0 7176-8:2014 | 冲击头： 25kg±0.5kg 10kg±0.2kg | 冲击头： 25kg±0.5kg 10kg±0.2kg |
五、标配物品及用途
名称 | 数量 | 用途 | 参考图 |
主机 | 1台 | 设备整机发货，无需安装 |
|
电源线 | 1根 | 设备连接插座使用 | / |
说明书 | 1份 | 介绍设备使用方法及维护保养等 | / |
电子版操作视频 | 1份 | 指导操作流程，学习更方便 | / |
合格证及保修卡 | 1份 | 出厂质检，质保服务 | / |
铭牌 | 1个 | 设备出厂标识 | / |
六、满足标准其他测试项的仪器（完整资料可咨询销售）
标准号及测试项 | 仪器名称 | 图片 |
GB/T 12996-2024 6.6.1 GB/18029.6-2024 | 轮椅车测速仪 |
|
GB/T 12996-2024 6.6.4 GB/T18029.1-2024 GB/Z 13800-2021 7.4.2、3、4 | 轮椅车静态稳定性试验台 |
|
GB/T 12996-2024 6.6.5 GB/T 18029.2-2022 | 轮椅车动态稳定性试验台 |
|
GB/T 12996-2024 6.6.6 GB/Z 18029.10-2021 第7章 | 电动轮椅车越障能力试验机 |
|
GB/T 12996-2024 6.8 GB/T 30661.10-2024 | 轮椅车座靠垫阻燃试验 |
|
GB/T 12996-2024 6.9.1 GB/T18029.8-2024 第8章 GB/Z 13800-2021 7.6.1 | 轮椅车静态强度试验机 |
|
GB/T 12996-2024 6.9.3.3 GB/T18029.8-2024 第10章 GB/Z 13800-2021 7.6.4.3 | 电动轮椅车制动器疲劳试验机 |
|
GB/T 12996-2024 6.9.3.1 GB/T18029.8-2024 第10章 GB/Z 13800-2021 7.6.4.1 | 轮椅车双辊疲劳试验机 |
|
GB/T 12996-2024 6.9.3.2 GB/T18029.8-2024 第10章 GB/Z 13800-2021 7.6.4.2 | 轮椅车跌落试验机 |
|
GB/Z 13800-2021 6 测试用假人 GB/Z 18029.11-2021 ISO 7176-11:2012 | 轮椅测试假人 |
|
七、应用场景与行业需求
生产企业 | 量产阶段对下线产品做抽样检测，确保批量产品符合冲击强度安全要求，筛选不合格品流出 |
监管部门及第三方检测 | 医疗器械监管部门、第三方检测机构开展市场抽检时，用于判定上市产品是否符合安全标准要求。 |
合规认证检测 | 为电动/手动轮椅的注册认证提供合规检测数据，产品上市的必备环节。 |
八、使用注意事项
试验前检查 | 试验前必须确认摆锤重量、冲击高度、冲击角度已完成校准，参数符合标准要求，避免因参数偏差导致测试结果不合格。 |
安全防护 | 使用前检查设备紧急停止按钮是否正常，确认设备机架固定稳固，无松动移位情况 |
保养校准 | 定期对摆锤转轴等运动部件润滑保养，按时完成计量校准，保证冲击能量、角度参数的精度符合要求。 |
