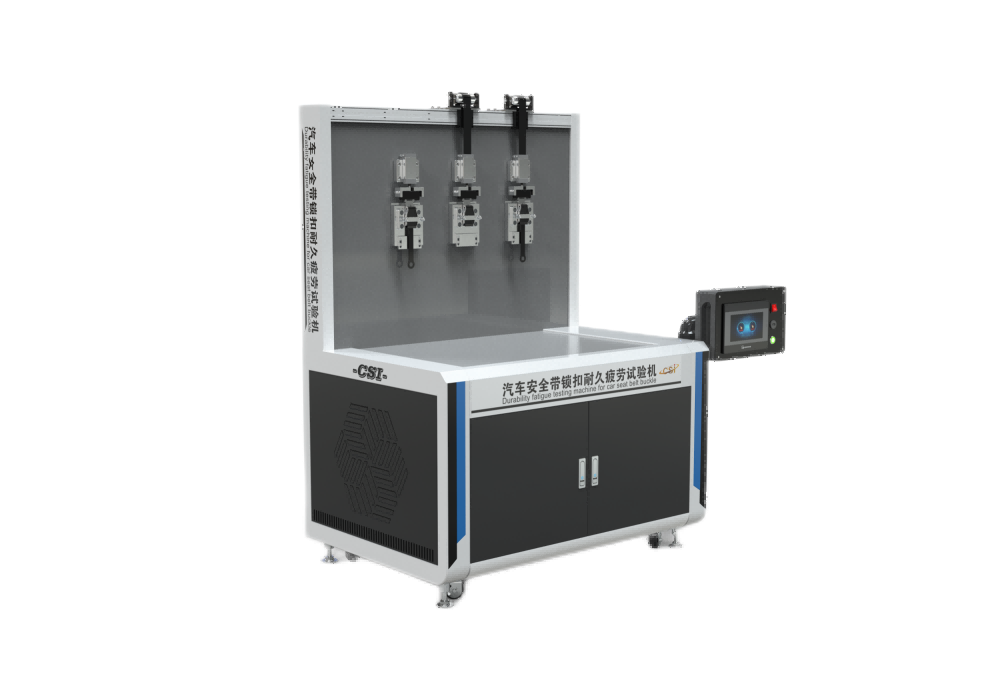

CSI-F848汽车安全带锁扣耐久疲劳试验机
一、产品介绍
本机用于汽车安全带锁扣往复开合耐久寿命检测，整机由铝合金机架、气动驱动气缸、循环计数器、专用锁扣工装夹具等部件组成，满足 GB 14166-2024 锁扣耐久试验规范。
国标 4.2.2.4 条款要求：动态试验前，锁扣需完成 5000 次正常开合循环；针对全背带式安全带锁扣，设备可模拟锁舌非完全插入的试验工况，精准复现标准规定测试条件。
优点 | 集成化操作系统，触摸屏按键设置，一键启动，自动监测，测试结束自动生成结果，测试稳定，数据安全可靠 |
核心竞争力 | 操作简单方便，设备故障率低，使用先进检测元件，整机操作顺畅，误差小，使用年限长 |
数据显示 | 1.实时显示当前数据 2.自动测试无需人工值守，测试结束停止、警报 3.内置大容量存储器，可存储不少于1000组测试数据 |
结构特点 | 通电即可使用，简单快捷实用 |
二、满足标准
标准号 | 名称 |
ECE R16 | 安全带及成人约束系统 |
GB 14166-2024 | 机动车乘员用安全带和约束系统 |
三、关键参数
参数项 | 规格 |
控制系统 | 工业级PLC |
操作界面 | 7寸彩色触摸屏，支持中英文菜单切换 |
操作方式 | 全触控操作，可设置、调用、修改测试程序 |
位移误差 | ≤1mm |
试验速率 | 1~30 次 /min（可调），速率误差≤±1 次 /min |
最大开启频率 | 30 次 /min |
最大锁止频率 | 30 次 /min |
试验次数 | 0~9999 次（可自由设定） |
测试项目 | 安全带锁扣耐久疲劳测试 |
电源 | AC220V 50HZ |
四、计量要求以及测试项介绍
标准号 | 建议计量内容 | 建议计量点 |
GB 14166-2024 | 试验速率 1~30 次 /min，速率误差≤±1 次 /min | 5、15、25次/min |
测试项 | ||
锁扣耐久疲劳 | 循环反复插拔、解锁扣合，模拟长期使用疲劳工况 | |
五、标配物品以及用途
名称 | 数量 | 用途 | 参考图 |
主机 | 1台 | 设备整机发货，无需安装，通电通气即可使用 |
|
电源线 | 1根 | 设备连接插座使用 | / |
说明书 | 1份 | 介绍设备使用方法以及保养等注意事项 | / |
操作视频（电子版） | 1份 | 手把手指导操作流程，学习更方便 | / |
合格证及保修卡 | 1份 | 出厂质检，质保服务 | / |
铭牌 | 1个 | 记录设备整体信息 | / |
六、其他测试项的仪器（完整资料可咨询销售）
适用标准 | 仪器名称 | 图片 |
GB 14166-2024 | 汽车安全带卷收器耐久试验台 |
|
GB 14166-2024 | 汽车安全带卷收器紧急锁止试验仪 |
|
GB 14166-2024 | 汽车安全带织带耐磨性能试验机 |
|
GB 14166-2024 | 汽车安全带带扣开启力试验机 |
|
GB 14166-2024 | 汽车安全带卷收器卷收力试验台 |
|
GB 14166-2024 | 汽车安全带倾斜锁止性能试验机 |
|
七、应用场景与行业需求
使用单位 | 产品性能 |
汽车安全带锁扣生产质检 | 出厂前的性能验证，确保符合标准 |
车企零部件售后维保部门 | 评估长期装车使用后的安全带锁扣疲劳损耗状态，判断锁扣锁止、解锁功能与强度是否合规 |
第三方检测机构 | 用于产品认证，提供权威合规报告 |
汽车研发科研机构 | 新款安全带锁扣结构迭代、耐久性能优化，匹配整车安全法规与车企研发指标需求 |
八、使用注意事项
试样准备 | 测试前检查安全带锁扣无裂纹、变形、破损缺陷，工装夹持时保证锁扣与疲劳加载机构同轴对位 |
校准维护 | 定期校准拉力传感器、往复行程计数模块、驱动伺服系统，消除力值、行程、循环次数数据漂移误差 |
