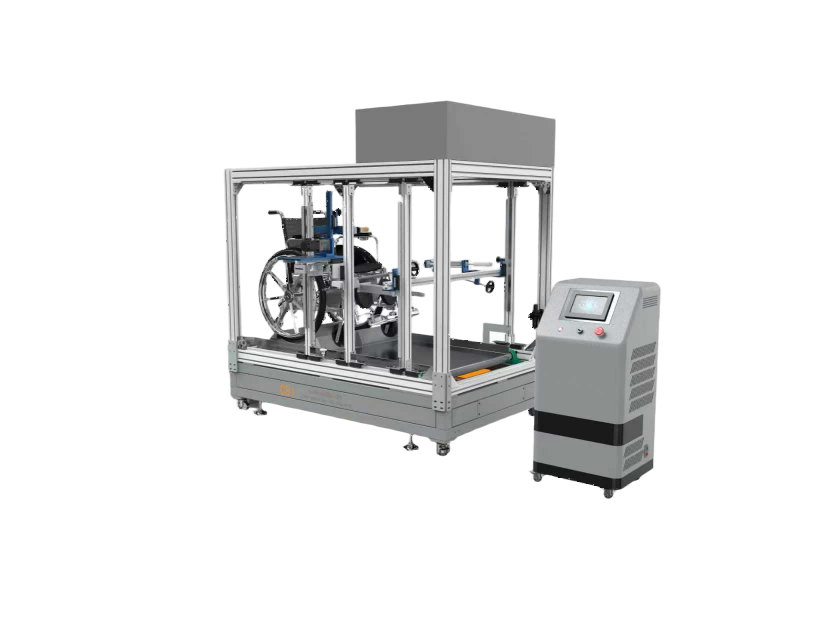

CSI-Z295电动轮椅车制动器疲劳试验机
一、仪器介绍
应 用于电动轮椅车制动器疲劳强度测试，模拟人反复操作制动器动作。
仪器组成：
1)机架结构：高强度钢材焊接，具备抗振动特性，表面防锈处理
2)负载系统：通过配重块或气动加载方式精准施加负载，配备固定夹具防止位移
3)动作模拟系统：伺服电机驱动，可调节操作速度和力度，适配手动/电动轮椅
4)控制系统：支持参数设定（如速度、距离、时间），具备数据记录和自动停机功能
二、满足标准
标准号 | 名称 | 测试项 |
GB/T 12996-2024 | 电动轮椅车 | 5.8.3.3驻车制动器疲劳强度 6.9.3.3驻车制动器疲劳强度 |
GB/T18029.8-2024 IS0 7176-8:2014 | 轮椅车 第8部分:静态强度、冲击强度及疲劳强度的要求和测试方法 | 5.15制动器疲劳强度测试设备 10.5手动操作的驻车制动器疲劳测试 |
三、关键参数
参数 | 规格 |
控制系统 | PLC |
操作界面 | 七寸彩色触摸屏，中、英文切换 |
程序控制 | 可显示测试次数，测试频率等，到达设定的次数自动停机，可显示测试的次数，测试的力值 |
试验次数 | 0~99999次（触摸屏可设定） |
力值范围 | 悬臂梁传感器*2 0-10KG 精度±0.05%FS 称重传感器*2 0-10KG 精度±0.05%FS |
坡度 | 角度传感器0-900 精度±0.5%FS （触摸屏可设定） |
实验频率 | 不大于0.5HZ |
轮椅宽度 | 510mm |
行程 | 气缸推拉行程0-100mm可调节，通过磁性气缸感应器调节行程 |
控制电机 | 伺服电机+减速机+驱动器，温度性好，使用寿命长，无噪音 |
导轨 | 采用不锈钢材料，防锈功能 |
控制箱 | 独立控制箱，方便操作，保证电器的耐用性和安全性能； |
数据输出 | USB导出 |
安全装置 | 急停防护 |
电源 | 220V 50HZ |
外形尺寸约 | 长1700*宽1002*高1522mm |
气源自备 | 压缩空气0.6MPa以上 |
四、计量要求以及测试项介绍
标准号 | 建议计量内容 | 建议计量点 |
GB/T18029.8-2024 IS0 7176-8:2014 | 悬臂梁传感器： 0-10kG 精度±0.05%FS 称重传感器： 0-10KG 精度±0.05%FS 角度传感器： 0-900 精度±0.5%FS | 标准未明确指定 |
五、标配物品及用途
名称 | 数量 | 用途 | 参考图 |
主机 | 1台 | 设备整机发货，无需安装 |
|
电源线 | 1根 | 设备连接插座使用 | / |
说明书 | 1份 | 介绍设备使用方法及维护保养等 | / |
电子版操作视频 | 1份 | 指导操作流程，学习更方便 | / |
合格证及保修卡 | 1份 | 出厂质检，质保服务 | / |
铭牌 | 1个 | 设备出厂标识 | / |
六、满足标准其他测试项的仪器（完整资料可咨询销售）
标准号及测试项 | 仪器名称 | 图片 |
GB/T 12996-2024 6.6.1 GB/18029.6-2024 | 轮椅车测速仪 |
|
GB/T 12996-2024 6.6.4 GB/T18029.1-2024 | 轮椅车静态稳定性试验台 |
|
GB/T 12996-2024 6.6.5 GB/T 18029.2-2022 | 轮椅车动态稳定性试验台 |
|
GB/T 12996-2024 6.6.6 GB/Z 18029.10-2021 第7章 | 电动轮椅车越障能力试验机 |
|
GB/T 12996-2024 6.8 GB/T 30661.10-2024 | 轮椅车座靠垫阻燃试验 |
|
GB/T 12996-2024 6.9.1 GB/T18029.8-2024 第8章 | 轮椅车静态强度试验机 |
|
GB/T 12996-2024 6.9.2 GB/T18029.8-2024 第9章 | 轮椅车座椅冲击试验机 |
|
GB/T 12996-2024 6.9.3.1 GB/T18029.8-2024 第10章 | 轮椅车双辊疲劳试验机 |
|
GB/T 12996-2024 6.9.3.2 GB/T18029.8-2024 第10章 | 轮椅车跌落试验机 |
|
GB/Z 13800-2021 6 测试用假人 GB/Z 18029.11-2021 ISO 7176-11:2012 | 轮椅测试假人 |
|
七、应用场景与行业需求
生产企业 | 生产企业对每批次制动器进行抽样检测，确保批量产品的性能稳定性，避免不合格品流入市场。 |
科研机构 | 高校康复工程专业、医疗器械研究机构开展助行器械耐久性研究，用于教学演示与技术研发 |
合规认证检测 | 为认证、出口提供合规检测报告，是产品上市的必要条件。 |
八、使用注意事项
测试环境 | 放置在平稳、无振动的台面上，保持环境清洁、干燥。 |
校准维护 | 传感器进行周期性校准 |
仪器维护 | 定期清理夹具和传动部件，防止灰尘积累影响精度 |
