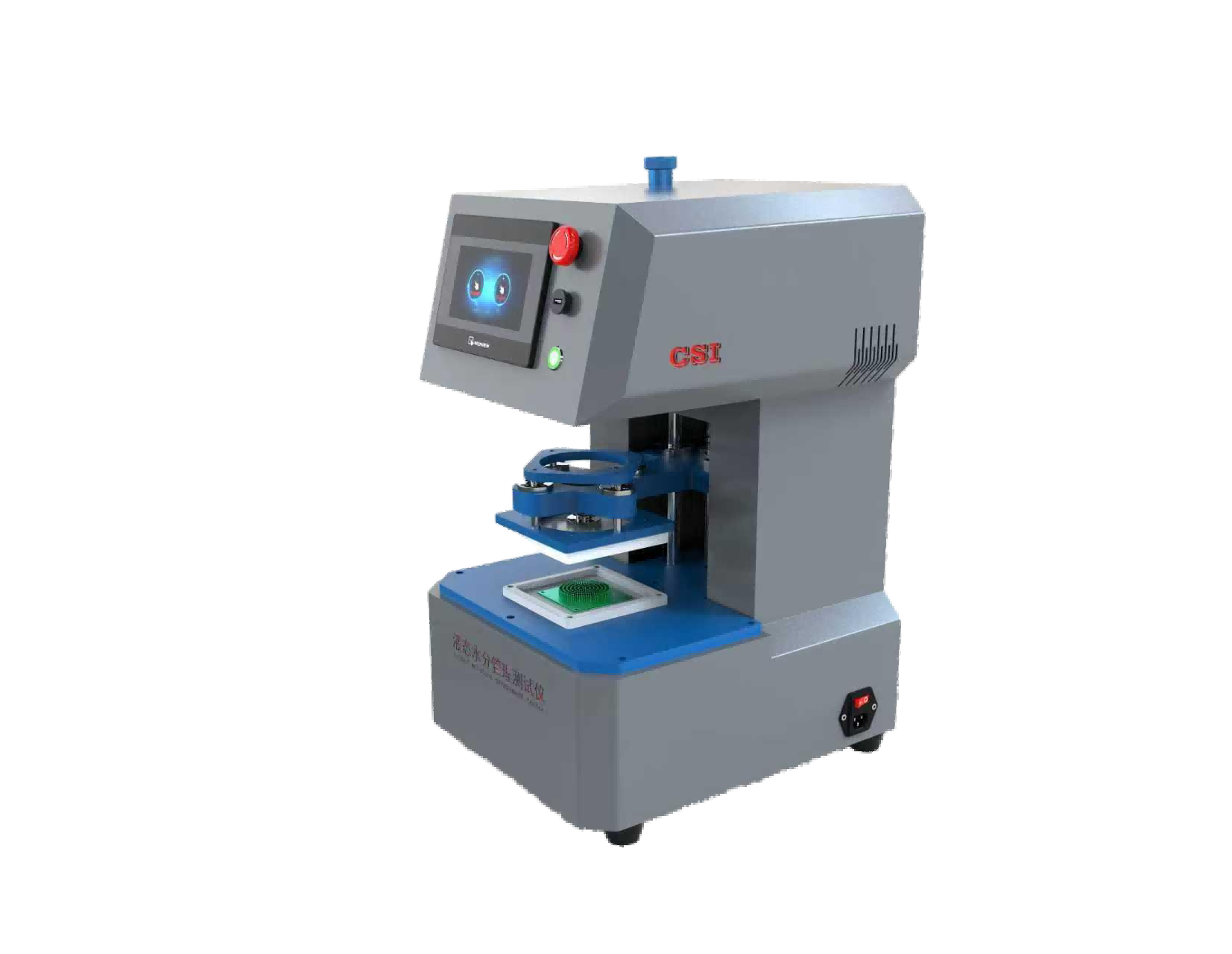

CSI-F789液态水分管理测试仪，吸湿速干性能测试仪
一、技术原理与核心参数
1.电阻动态监测技术
通过上下多环探针（7个测试环，环距4.5-5.0mm）实时测量织物电阻变化，精确捕捉0.22g测试液（16mS±0.2mS电导率）在面料中的三维扩散过程。
2.关键指标：
浸湿时间（WTT/WTB）≤3秒（高性能运动面料）
扩散速度（TSS/BSS）≥1.5mm²/s
单向传递指数（R值）＞0.8为优质单向导湿面料。
3.机电一体化设计
采用PLC控制系统与步进电机驱动，测试头自动定位
磁吸式传感器模块支持快速拆卸清洁，避免盐结晶堵塞。
4.辅助组件
流量调节范围（0-50mL/min）。
可更换收集过滤器，避免饱和并汇总气雾颗粒输出结果。
二、关键性能参数
项目 | 参数要求 |
控制系统 | PLC+Windows控制系统 |
操作界面 | 彩色7寸触摸屏+笔记本电脑或者选择台式电脑，中英文切换 |
液体电导率 | 16ms±0.2ms |
试样尺寸 | 通常为90mm×90mm |
测试模式 | 全自动控制系统 |
测试项目 | 吸收速率，扩散能力，单向传递，蒸发效率，保湿性 |
测试液输送量 | 0.2±0.01g(或0.22ml)，测试液管内直径0.5mm |

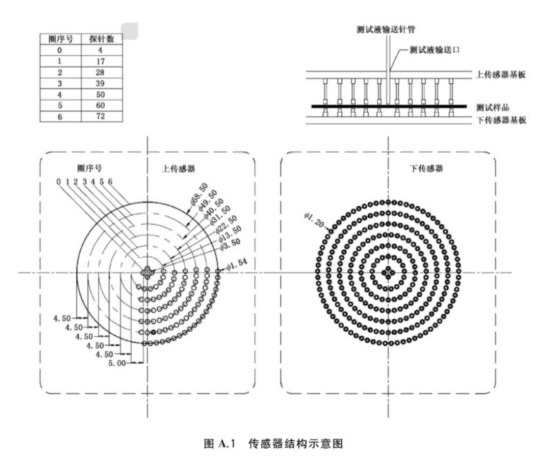

探针摆布 | 上、下传感器：7个测试环，每环间距：5mm±0.05mm； |
测试环 | 由探针组成；上探针直径：0.54mm±0.02mm，下探针直径：1.2mm±0.02mm；每环探针数：4、17、28、39、50、60、72； |
传动机构 | 精密步进电机+驱动器和高精度步进电机，传动稳、噪音小； |
测试时间 | 120s、进水时间：20s； |
传感器模块 | 上传感器组件总质量为(1000士15)g |
打印机 | 嵌入式微型打印机 |
分析纯水 | 为符合GB/T6682的三级水 |
电压电流 | 110V~230V50Hz/60Hz0.5A |
整机功率 | 300W |
外形尺寸 | 620*570*600mm |
三，测试原理：

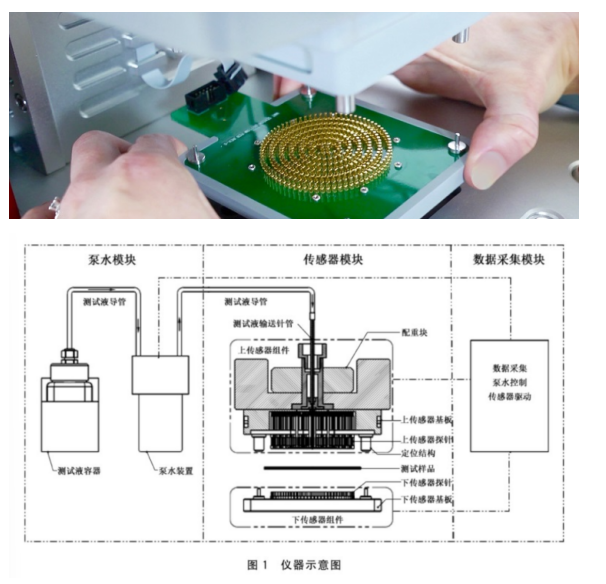

主要测试汗液在布料中的吸收扩散性能，面料对汗液的吸收和扩散直接影响到服装穿着的舒适性能，为提高服装的舒适度(尤其是运动服面料)，测试面料的液态水分管理能力至关重要，有助于纺织品的吸湿速干性能的评估和对材料性能的改善。液态水分管理测试仪使用于测量液体在针织及梭织面料中的整体动态表现，通过测试吸收速度(织物正面与背面的水分吸收时间)、单向传递能力(液体在织物两个面吸收扩散的差异性)、扩散/干燥速度(液体在织物两个面的扩散速度)。液态水分管理测试仪包括带有多个探针的上下同心液体感应器，上感应器中的输液管将模拟人体汗液的固定浓度盐水均匀滴到布料上面，感应器探针测试不同环之间的电阻，以电阻的变化反映液体在布料的吸收和扩散情况，从而得到面料对汗液吸收扩散的能力。
四、测试方法
介绍了利用液态水分管理测试仪测试纺织品液态水分管理性能的方法,该仪器可测试织物的面层和里层的浸湿时间,面层和里层的吸水速度,面层和里层的最大浸湿半径,面层和里层的液态水分扩散速度,累积单向传递能力以及整体液态水分管理能力等10个指数,并将指数进行分级.该仪器可全面,客观地评估织物的三维湿度扩散及转移特性
五、合规性要求（核心标准）
AATCC195，GB/T21655.2-2019附录A，SN 1689.1，ISO 13029
六、技术特点：
1. 全金属外壳，抗干扰性能优异;
2. 一键开始试验，点击开始后马达自动驱动测试头至规定位置，内置压力检测装置，到固定压力后自动停止，开始测试，测试结束后自动返回;
3. 改进型液滴注射系统，滴液精准稳定;特别设计的反抽系统可反向转动，将输液管中剩余的盐水抽回储水罐，防止盐水结晶堵塞管路。
七，配置清单
主机1台；
测试软件1套；
说明书1份;
合格证1份;
保修卡1份;
签收单1份;
铭牌1块;
电源线1根;
扳手1套;
宣传册若干;
