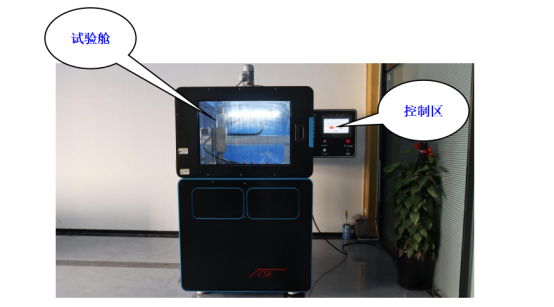

CSI-201P蒸汽喷射试验机
一、产品介绍以及特点
产品介绍：
通过规定的压力水喷射，对涂层试验样的阻力对粘附强度的损失进行测试。
试样的损伤程度主要取决于除粘合强度外、喷嘴与试件之间的空间、体积流量、试验时间、喷嘴的几何形状、冲击面积、冲击角、射流的水温，以及切割和刻痕工具。 评价是通过对图片的视觉比较来进行的，其中特征值与剥离区域相关。 剥离物的分离线（平面）应在试验报告中注明。基底底漆）
产品特点；
优点 | 集成化操作系统，触摸屏按键设置，一键启动，自动监测，测试结束自动生成结果，测试稳定，数据安全可靠 |
核心竞争力 | 操作简单方便，设备故障率低，使用国内或进口先进检测元件，整机操作顺畅，误差小，使用年限长 |
数据显示 | 1、实时显示当前测试数据 2、内置大容量存储器，可存储不少于1000组测试数据（数据一般保留7天会被覆盖） 3、配备USB接口，可导出测试数据 |
结构特点 | 通电通气就可以使用，简单快捷 |
二、满足标准
标准号 | 名称 |
ISO 16925 | 色漆和清漆 涂层耐高压水喷射性能测定；全球通用基准方法 |
PV1503-C | 大众汽车股份公司-金属和非金属材料的涂料涂层 蒸汽喷射测试 |
DIN 55662 | 涂料和清漆、汽车工业涂层 耐高压水喷射抗性测试 |
BO160-04 | 福特实验室测试方法-涂漆塑料部件对高压清洗操作的耐受性 |
DBL-7391 | 奔驰供货规范-高腐蚀应力零件的涂装 / 漆层供货规范 |
AA-0136 | 耐压水喷雾 / 蒸汽喷射附着力试验；宝马车身、外饰涂层强制高压水冲测试 |
DBL 7381 | 奔驰循环腐蚀测试规范（配套高压水前处理验证），用于电泳、面漆、粉末涂层耐蚀耐久评估 |
GM9531P | 外饰贴花 / 喷涂塑料耐高压手持洗车喷射测试（高压水射流试验） |
PV1503 | 金属和非金属材料的涂漆压力清洗试验（蒸汽喷射附着力测试） |
VOLVOSTD 423-0015 | 涂层高压水喷射附着力试验 |
VOLVO VCS 1029 54719 | 涂料与瓷漆高压水喷射附着力试验方法 |
FLTM BO 160-04 | 涂漆塑料零部件耐高压清洗性能测试 |
MS210-07 | 外饰成型塑料件通用测试规范（高压水洗漆膜附着力） |
PSA D23 5376 | 涂层耐高压清洗试验（漆膜高压水喷射附着力测试） |
Renault D25 2018/-A-2001 | 涂料与涂层耐高压清洗试验（高压水喷射附着力测试） |
GMW16745-2012方法B | 水喷射试验（漆膜高压水洗附着力测试） |
TPJLR-52.561-2009 | 耐高压清洗试验（涂层高压水喷射附着力测试） |
三、关键参数
参数项 | 规格 |
控制系统 | 工业级PLC |

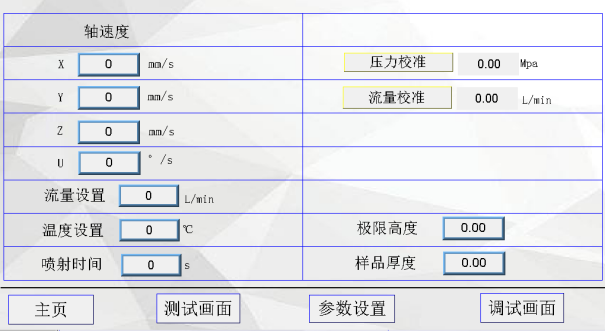

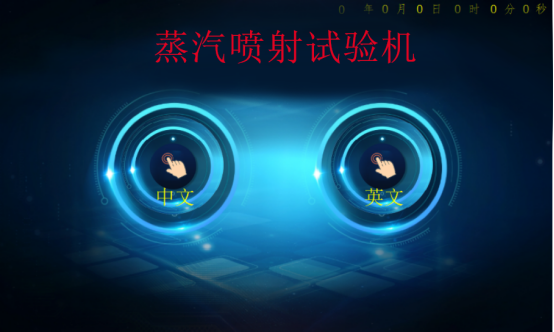

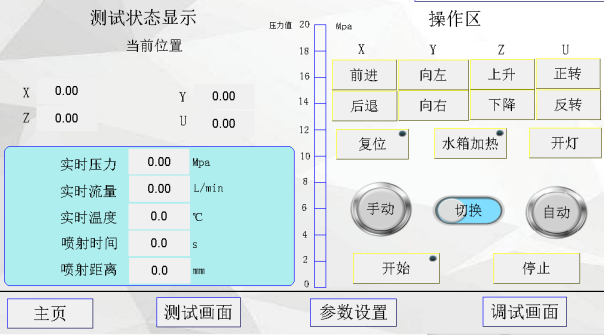

操作界面 | 彩色10寸触摸屏，支持中英文菜单切换、实时动态显示及数据存储 |
操作方式 | 全触控操作，可设置、调用、修改测试程序 |
整机完全采用304不锈钢焊接，表面烤漆美观大气，颜色搭配高大上 | |
试验箱焊接 | 防水功能，满焊接，牢固度好 |
X轴Y轴Z轴三轴全自动运动，高精度电机带有防水功能，稳定性好，重复性高，速度可调节 | |
高精度滚珠丝杆运动，稳定性好，重复性好，精度0.01mm，防水功能 | |

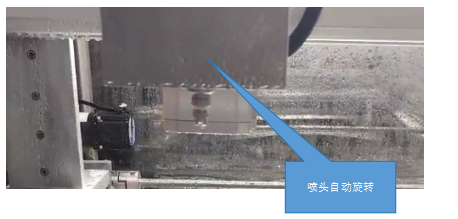

喷射角度是全自动控制，触摸屏输入角度 | |
水箱大于50升，有报警系统，当加满水时液位器自动切断加水系统 | |
加热器,不干烧加热管1000W | |
水温控制范围 | 0°C-90°C |
排水阀,做完试验后将水排出 | |
测试时间 | 0-999999S，可任意设置 |
高压压力传感器 | 0-20Mpa |
精度 | 0.5%FS |
悬臂旋转操作箱，美观大气，可旋转折叠控制 | |
控制箱内部风机 | 轴流风机：3180m³/h |
转速：1380r/min | |
功率：140w | |
噪声：64dB(a) | |
频率：50Hz，循环风装置 | |
试验箱内部风机 | 不锈钢制作860m³/h |
转速：2800r/min | |
功率：250w | |
风压：580pa | |
温度传感器 | 0°C-100°C |
精度 | ±2°C |
试验箱设计可视窗口：正视窗口和左侧窗口，耐高温透视玻璃； | |
高压高精度高压水泵0-25mpa，功率4千瓦，高压变频控制系统 | |
不锈钢试验夹 | 1套 |
轮子 | 4只福马轮100F,载重1500KG |
高压喷嘴1套，标配 6501 6502 6503 的65度扇形喷嘴，可根据客户要求选配其他规格 | |
试验区内尺寸约 | 宽1197MM，深1155MM，高790MM |
箱体外部约 | 高2300MM，长1660mm，宽1200mm |
喷嘴角度 | 0℃，15℃，25℃，30℃，45℃，60℃，90℃（可调节） |
水流量范围 | 6～20L/min，25mpa压力 |
滑动间距 | 距中心±30mm（可调节） |
滑动速度 | 0-200MM/min可任意设置 |

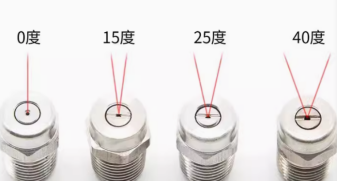

扇面喷射角度喷嘴 | 0℃、15℃、25℃、40℃ |
安全配置 | 急停按钮，过载保护 |
尺寸重量 | 约 1680mm-1300mm -2100mm 约重510kg |
电源电压 | AC220V 50Hz |

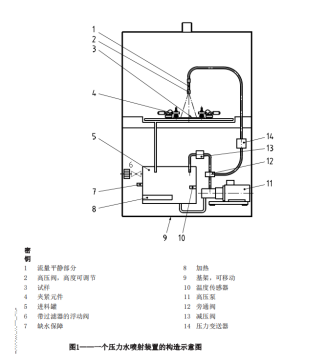

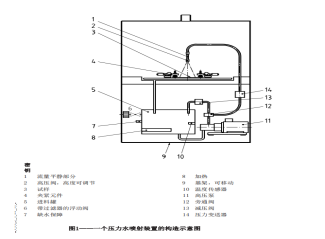

四、结构原理图
五，试验用品要求
试样最好为平面试样。试样的大小和试验的数量由试验人员决定。
试样可能具有不同的粘合剂强度。建议测试试样的不同部位。
六、测试条件

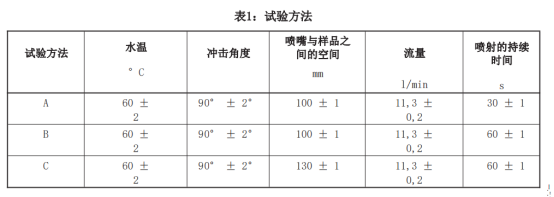

将试样插入仪器后。使用间隔块），校准试样和喷嘴之间的空间。 在室温下操作压力水喷射装置。 首选三种测试方法
注：试验水值离子水

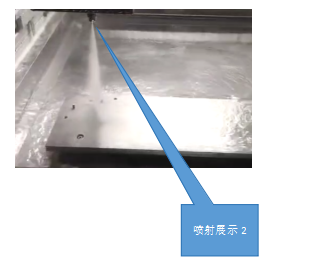

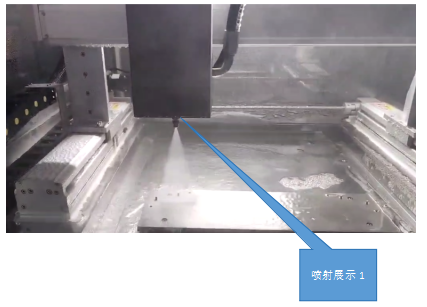

当使用自动和手动装置时，紧固试样，使水射流发生冲击，如图所示。喷流在十字点上方的中间撞击到较长的一个
七、测试方法
方法 A一一静止喷头，喷头位置: 垂直于样品，水温:70±℃，样品到喷嘴距离:50士3mm，水压: 3000士50Kpa，测试时间: 60±3s，水流速度: 至少 420L/h；
方法 B一一移动喷头，喷头位置: 垂直于样品并平行于样品的划“x”，水温:80土4℃，样品到喷嘴距离: 100±3mm，水压: 6000±50Kpa，移动范围:自中心往两边移动 30士10mm，共移动 60mm，移动速率: 60 次/分，测试时间: 120±3s,水流速度: 至少 610L/h
方法C——将测试对象放置在试件支架中。然后将试件夹持孔(40毫米)固定在初始损伤的正上方，在喷射前确定十字的位置应用以下参数，水射流应扫过试验表面十字中心土20mm，与喷嘴管旋转中心的偏转角为5-6°(注意:没有平行位移)
喷嘴与测试表面之间的距离90°:100±3mm
水压:12000Kpa士300Kpa
水流量:15.0土0.3L/min
水温:50土5℃
次数：30秒扫描次数:30士2次
扫掠宽度:士20mm(试件支架中心孔的直径)
八、可选配配件
名称 | 数量 | 用途 | 参考图 |
选配手持枪 | 1把 | / |
|
九、标配物品以及用途
名称 | 数量 | 用途 | 参考图 |
主机
| 1台 | 设备整机发货，无需安装 |
|
电源线 | 1根 | 设备连接插座使用 | / |
标配喷嘴2506 | 1套 | 测试使用 |
|
说明书 | 1份 | 介绍设备使用方法以及保养等注意事项 | / |
操作视频（电子版） | 1份 | 手把手指导操作流程，学习更方便 | / |
合格证及保修卡
| 1份 | 出厂质检，质保服务 | / |
不锈钢夹具 | 1套 | 用于样品的测试 | / |
铭牌 | 1个 | 记录设备整体信息 | / |
十、应用场景与行业需求
使用单位 | 产品性能 |
企业生产质检 | 出厂前的性能验证，确保符合标准 |
第三方检测机构 | 用于产品认证，提供权威合规报告 |
科研机构 | 用于产品升级，满足汽车行业对产品的需求 |
十一、使用注意事项
环境要求 | 建议测试在恒定环境中进行，试件需提前状态调节≥1小时 |
校准维护： | 定期校验力值传感器，避免数据漂移 |
预处理 | 保持试样整洁干净，无缺陷 |
