CSI-Z309 医用吸引设备吸引管道吸扁度测试仪
一、产品介绍以及特点

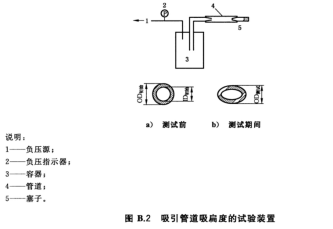

在 20℃~25 ℃的温度下,使吸引管道全长展开,并塞住一端以防止气流通过。将负压源与管道的另一端连接,并将负压值调到制造商标明的最大值。如果没有标明最大值,则在负压值为 60 kPa时进行测试。保持该负压值 5 min。用卡尺沿管道全长测量其外来计算扁度 A,如图 B.2 所将吸引管道松驰地绕在直径为 100 mm的圆体上，重复此试验。
为方便卡尺测量,可在圆柱体筒上切割一窄槽。
产品特点；
优点 | 集成化操作系统，触摸屏按键设置，一键启动，自动监测，测试结束自动生成结果，一台设备满足多项测试，测试稳定，数据安全可靠 |
核心竞争力 | 操作简单方便，设备故障率低，使用国内或进口先进检测元件，整机操作顺畅，误差小，使用年限长 |
数据显示 | 1、实时显示测试数据 2、内置大容量存储器，可存储不少于1000组测试数据（数据一般保留7天会被覆盖） 3、配备USB接口，可导出测试数据；可选配RS232接口连接电脑打印机 |
结构特点 | 通电就可以使用，简单快捷 |
二、满足标准
标准号 | 名称 |
YY/T 0636.3-2021 | 医用吸引设备 第3部分:以真空或正压源为动力的吸引设备 |
三、关键参数
参数项 | 规格 |
控制系统 | 工业级PLC |
操作界面 | 彩色7寸触摸屏，支持中英文菜单切换、实时动态显示及数据存储 |
操作方式 | 全触控操作，可设置、调用、修改测试程序 |
打印机 | 嵌入式打印机 |
压力传感器 | -100kpa~0kpa，精度：±0.5%FS |
时间 | 0-999S，可任意设定 |
圆柱体 | 100mm外径 |
真空泵 | 外置1台 |
电源电压 | AC220V 50Hz |
四、计量要求以及测试项介绍
标准号 | 建议计量内容 | 建议计量点 |
YY/T 0636.3-2021 | 压力传感器：-100kpa~0kpa，精度：±0.5%FS | 压力传感器：-60kpa |
测试项 | ||
吸引管道吸扁度试验 | 在20°C~25°C的温度下，使吸引管道全长展开，并塞住一端以防止气流通过。将负压源与管道的另一端连接，并将负压值调到制造商标明的最大值。如果没有标明最大值，则在负压值为60kPa时进行测试。保持该负压值5min。用卡尺沿管道全长测量其外径来计算吸扁度A | |
五、标配物品以及用途
名称 | 数量 | 用途 | 参考图 |
主机
| 1台 | 设备整机发货，无需安装 |
|
电源线 | 1根 | 设备连接插座使用 | / |
说明书 | 1份 | 介绍设备使用方法以及保养等注意事项 | / |
操作视频（电子版） | 1份 | 手把手指导操作流程，学习更方便 | / |
合格证及保修卡
| 1份 | 出厂质检，质保服务 | / |
铭牌 | 1个 | 记录设备整体信息 | / |
六、满足标准其他测试项的仪器（完整资料可咨询销售）
标准号以及测试项 | 仪器名称 | 图片 |
YY/T0636.2-2021 | 医用吸引设备收集容器强度测试仪 |
|
七、应用场景与行业需求
使用单位 | 产品性能 |
医疗器械生产质检 | 出厂前的性能验证，确保符合标准 |
第三方检测机构 | 用于产品认证，提供权威合规报告 |
科研机构 | 用于产品升级，满足医疗行业对产品的需求 |
