卫生巾吸收速度测试仪测试模块如何加液加压

检测原理：卫生巾粘粘在吸收速度测试赛的弧形试样座上，标准测试模块置于样品表面吸收区域，自动加液装置将一定体积的标准合成试液加入标准测试模块中，计时器记录卫生巾完全吸收标准合成试液的时间，表示其吸收速度。

卫生巾吸收速度测试仪由标准测试模块、弧形试样座、自动加液装置和自动计时器等组成

详细介绍

1、生巾吸收速度测试仪产品介绍：

卫生巾吸收速度测试仪由标准测试模块、弧形试样座、自动加液装置和自动计时器等组成，具体参数如下：

(1)标准测试模块：尺寸韦（76 ±1）mmX(80±1)mm,质量为（127.0±）2.5g;

(2) 弧形试样座：长为（230±1）mm,宽为（80±）mm;

(3) 自动加液装置：加液量为(5.0±0.1)mL,放液速度小于或等于3s;

(4)自动计时器:分辨率为0.01s.

2、验材料：标准合成试液、蒸馏水或去离子水

将试样置于衬有吸水纸的弧形试样底座上，标准测试加液模块置于试样表面吸收区域，试样在一定 压力下，加液装賞将一定体积的生理盐水注入标准测试加液模块中，自动计时装置记录从加液开始到试 样完全吸收生理盐水的时间。每个试样加液两次，分别以两次吸收时间表示试样的吸收速度。待第二 次加液完成后，取出标准测试加液模块，在试样表面放置一定层数的吸水纸后，再放入标准测试加压模 块，在一定压力下加压规定的时间，以试样上面吸水纸的质量增加量表小试样的回渗量，以试样底部吸 水纸的质量增加量表示试样的渗漏量。

A.2仪器设备与材料

A.2.1卫生巾吸收性能测试仪

A.2.1.1仪器构成

卫生巾吸收性能测试仪由弧形试样底座、样品支架、标准测试模块、移动加压装置、储液装置及自动 加液装置、自动计时装置等组成。

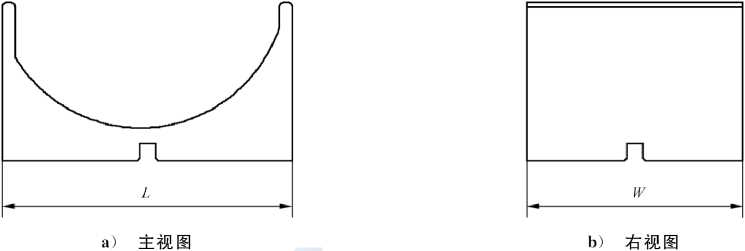

A.2.1.2 弧型试样底座

弧型试样底座在测试过程中用于放置吸水纸、样品支架、试样及标准测试模块，示意图如图A.

说明：

L 319 mm；

W 200 mm。

A.2.1.3标准测试模块

标准测试模块分为标准测试加液模块和标准测试加压模块两种，标准测试加液模块按规格不同分 为Ml,M2两种型号，标准测试加压模块按规格不同分为Y1、Y2两种型号。标准测试加液模块示意图 如图A.2所小，标准测试加圧模块示意图如图A.3所不。标准测试加液模块底部设置有计时单元.计

时单兀距离标准测试加液模块zui底部为（4.2±0.2）mm,在模块的前段设罟:有一个弧形内凹的吸收区 域，在吸收区域内的下部有一个出液口，出液口距离标准测试加液模块弧形zui底部的直线距离为（58.0 ±0.5）mm,在测试加液模块的底部中间有一个宽度渐变的沟槽，沟槽zui大宽度尺寸为（8.0±0.2）mm, 同时与吸收区域连通，在沟槽的两侧有凸起结构。

W (70 + l)mm(Ml)、(95 土 1) mm (M2)；

L (170±l)mm(Ml).(170±l)mm(M2)o
